Svar:

Alla modeller av EnergyHub är konstruerad och testad enligt IEC 62109-1 och IEC 62109-2, det därmed klarar AC-anslutningen överspänningskategori III och DC-anslutningen överspänningskategori II (vilket motsvarar en testspänning på 4 kV impuls och kan därför närmast liknas vid överspänningsskydd klass III). Dessa interna skydd klarar dock inte samma strömmar och pulsenergier som externa skydd. Av denna anledning kan EnergyHub-systemet kompletteras med externa skydd för de fall detta föreskrivs i elinstallationsreglerna eller är önskvärt som ytterligare skydd av utrustningen. Som exempel kan det vara önskvärt med externa skydd i de fall där man bor i en villa eller fastighet där risken för åsknedslag som kan påverka fastighetens elsystem är stora. För att utreda detta, kontakta din lokala elinstallatör.

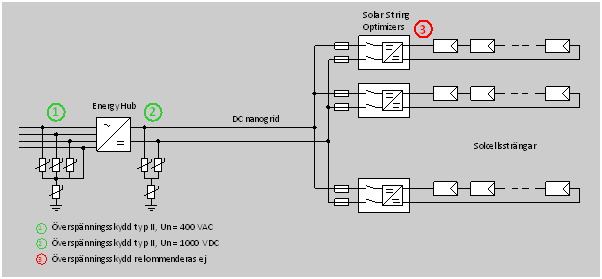

Figur nedan visar rekommenderat placering i de fall EnergyHub-systemet kompletteras med ytterligare överspänningsskydd.

Överspänningsskydd på växelspänningssida av EnergyHub

I de fall överspänningsskydd föreskrivs kan växelspänningssidan av EnergyHub förses med överspänningsskydd klass II, anslutningstyp 2 (CT2). T.ex FEEO FSP-A 4P AC SPD.

Överspänningsskydd på likspänningssida av EnergyHub

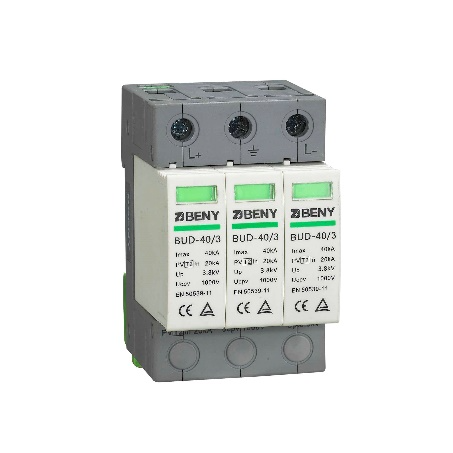

I de fall ett överspänningsskydd föreskrivs eller önskas som ytterligare skydd på likspänningssidan skall överspänningsskydd klass II, anslutningstyp 2 användas. T ex ZJBENY BUD-40/3 1000V.

Överspänningsskydd på ingång till SSO:er

Till ingångar på SSO:er rekommenderas ej överspänningsskydd eftersom det tillför kostnad och är en potentiell felkälla i installationer. Pga mängden SSO:er som ofta används, deras placering och relativt ringa kostnad så överväger nackdelarna med överspänningsskydd. Vidare är SSOn designad med ett dubbelisolerat utförande precis som solpanelerna och tål därför 4 kV impuls relativt jord varför behovet av externa överspänningsskydd minskar.

Överspänningsskydd till CT-kablage

För överspänningsskydd till CT-kablaget är det viktigt att modellen inte har inbyggt motstånd. Exempel på detta är OBO MCR protection 2-pole, 24V. För att använda dessa krävs en enhet per CT-klämma.

Andra gånger där överspänningsskydd kan behövas

Eftersom EnergyHub-systemet kräver en internetanslutning för att få ut full funktionalitet kan överspänningsskydd behövas även för fastighetens internetanslutning för fullgott skydd. Detta gäller särskilt om din EnergyHub är ansluten till internet via ethernetkabel. För mer information om detta läs här eller kontakta leverantören av din internetanslutning.

Överspänningsskydd kan också behövas för CT-kablaget om det är förlagt i mark eller på annat sätt har en ökad utsatthet för överspänning. Vår rekommendation är att kontakta företag som arbetar med överspänningsskydd för vidare konsultation.
