Hur ska jag tänka när jag väljer DC-distribution?

Svar:

DC-distributioner från Ferroamp använder du för att koppla samman kablage från de olika komponenterna på DC-nätet för att i slutändan endast ha en DC-kabel som ansluts till EnergyHub:en. DC-distributionerna finns i tre olika storlekar med möjlighet att ansluta och koppla samman 5, 8 eller 15 stycken SSO:er / batterier.


DC-distributionen består av 1, 2 eller 3 rader med säkringspar för respektive komponent som ansluts (+ och -). Säkringsparen består av 1000 V/ 15 A DC-säkringar samt säkringshållare som maximalt kan rymma DC-säkringar för 1000 V och 32 A. På varje rad sitter dessutom en 63 A DC-brytare vilket innebär att du inte kan ansluta mer än 63 A per rad.


De begränsningar du måste förhålla dig till är med andra ord.

  • Antalet säkringspar i DC-distributionen
  • Antalet rader
  • Storlek på säkringar i säkringspar (15 A medföljer, kan maximalt utökas till 32 A)
  • Maximal effekt från komponenterna som anslut på en rad får ej överstiga en effekt som motsvara en ström över 63 A


Exempel:

Här kommer några exempel som visar hur du ska tänka när du väljer DC-distribution.


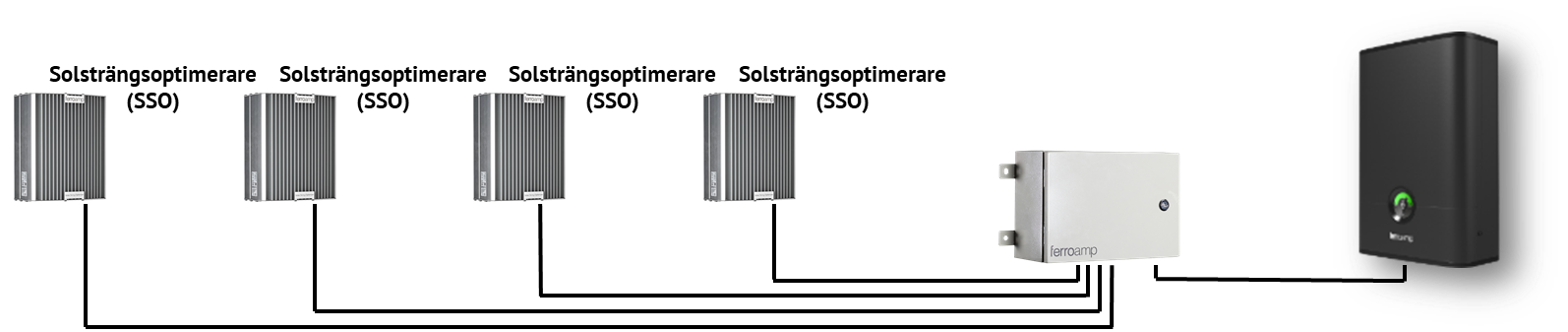

Exempel 1: Anläggning med 4 stycken SSO:er

  1. Vi ska koppla samman 4 stycken komponenter och behöver därför nyttja 4 säkringspar i vår DC-distribution.
  2. Maximal ström ut från SSO är 12,5 A så vi kan nyttja de 15 A säkringar som sitter förmonterade i DC-distributionen
  3. 4 SSO:er gånger 12,5 A ger oss en maximal ström per rad på 50 A så vi ligger under 63 A per rad
  4. Vi kan utifrån detta välja en DC-distribution 5


Exempel 2: Anläggning med 6 stycken SSO:er och 2 stycken ESS-batterisystem 14,8 kWh/8kW

  1. I detta fallet ska vi koppla samman 8 stycken komponenter och behöver därför nyttja 8 säkringspar i vår DC-distribution.
  2. Maximal ström ut från SSO är 12,5 A så vi kan nyttja de 15 A säkringar som sitter förmonterade i DC-distributionen. Maximal ström ut från ESS-batteriet är även den 12,5 A så vi kan även i detta fallet nyttja de 15 A säkringar som sitter förmonterade i DC-distributionen.
  3. 63 A delat med 12,5 A blir 5,04 och vi kan därför maximalt ansluta 5 komponenter per rad för att hålla oss under 63 A.
  4. Vi kan då välja DC-distribution 8 som har 4 säkringspar per rad.

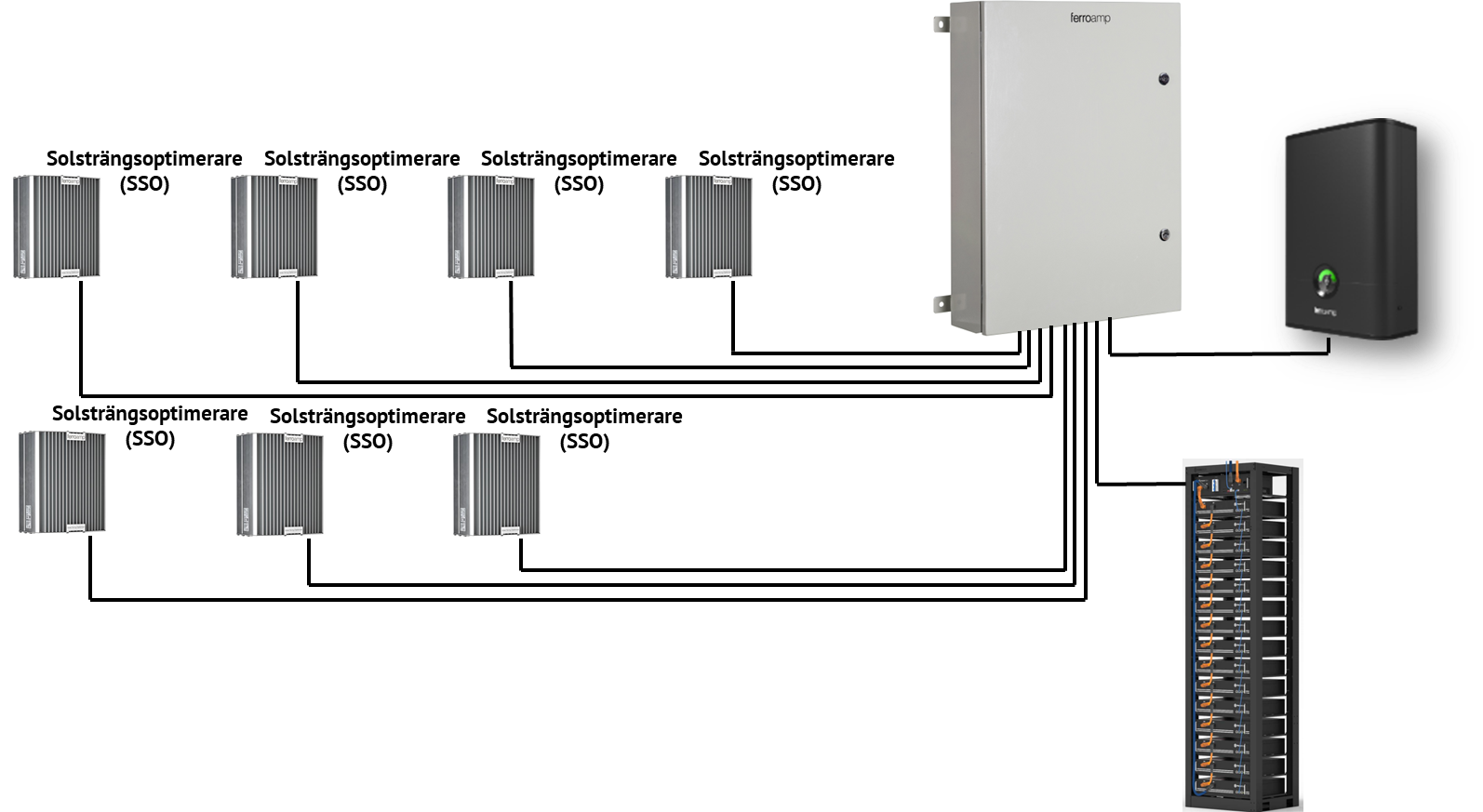

Exempel 3: Anläggning med 7 stycken SSO:er och 1 Pylontech 25,9 kWh / 24kW

  1. I detta fallet ska vi koppla samman 8 stycken komponenter och behöver därför nyttja   8 säkringspar i vår DC-distribution.
  2. Maximal ström ut från SSO är 12,5 A så vi kan nyttja de 15 A säkringar som sitter förmonterade i DC-distributionen. Maximal ström ut från Pylontech-batteriet är 31,6 A så vi kommer i detta fallet behöva byta ut de 15 A säkringar som sitter förmonterade i DC-distributionen mot 32 A säkringar.
  3. Vi kan på grund av att den maximala strömmen från Pylontech-batteriet är 31,6 A  endast ansluta ytterligare 2 stycken SSO:er på samma rad för att hålla oss under 63 A (31,6 A + 12,5 A + 12,5 A = 56,6 A).
  4. Detta innebär att vi kommer behöva en DC-distribution 15 där vi har tillgång till tre rader och därmed kan hålla den maximala strömmen per rad under 63 A.


Om anläggningen har fler än 15 SSO:er / batterier i systemet eller ett batteri med en maxeffekt som motsvarar en ström på över 32 A eller av någon annan anledning behöver mer än 1 DC-distribution kommer dessa i sin tur att  behöva anslutas och kopplas samman i  ett DC-fördelningsskåp med större dimensioner på säkringar och DC-brytare.
